アノテーション付き Gateway リソース

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway

機能状態 (FEATURE STATE): cert-manager 1.15 [ベータ版]

cert-manager は、Gateway リソースの TLS 証明書を生成できます。これは、Gateway にアノテーションを追加することで設定され、Ingress リソースの保護 のプロセスと同様です。

Gateway リソースは、Gateway API の一部です。Gateway API は、Kubernetes クラスタにインストールする CRD のセットであり、Ingress API よりも様々な改善が提供されています。

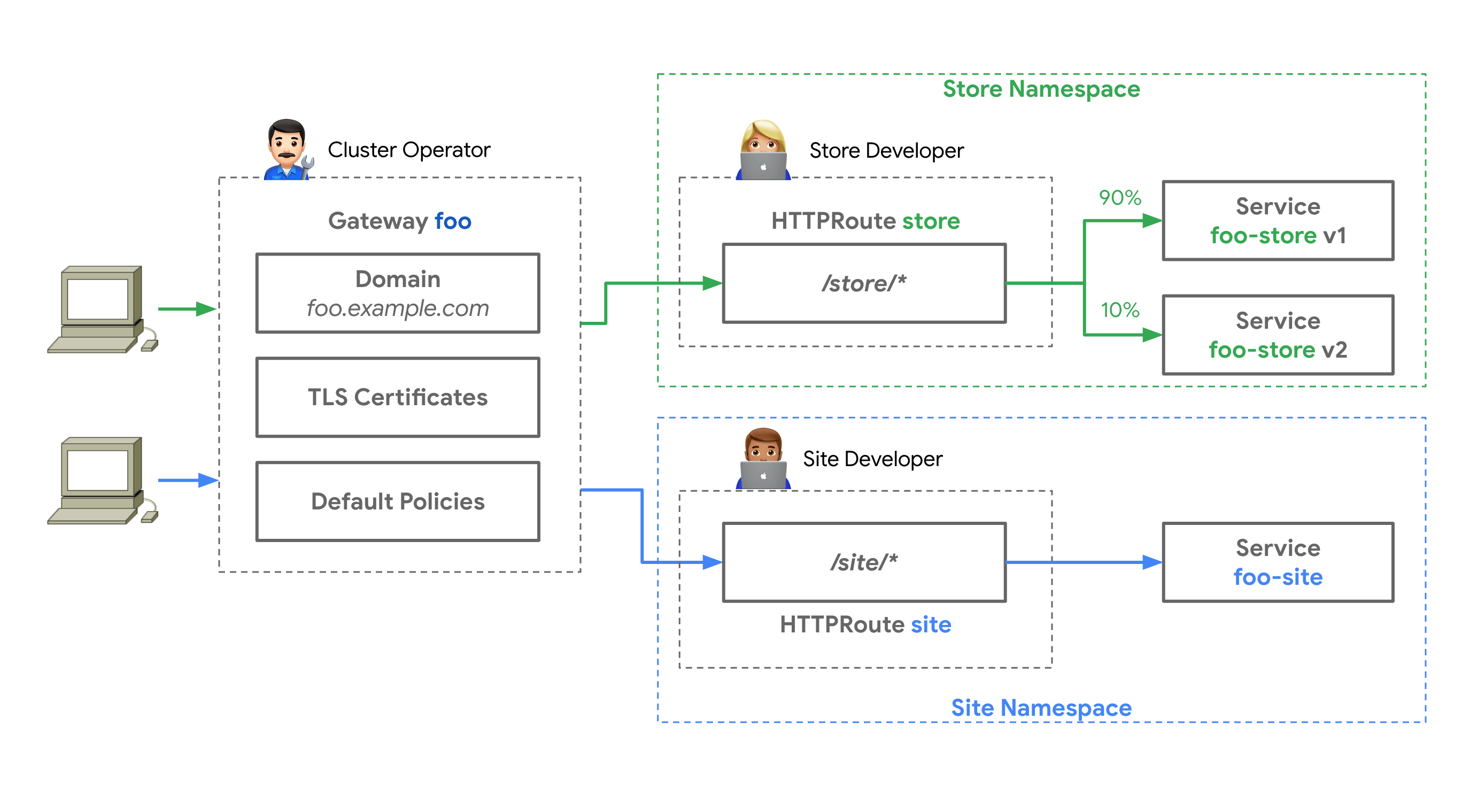

次の図に示すように、Gateway リソースには TLS 設定が含まれています（出典：https://gateway-api.sigs.k8s.io）

kubectl apply -f "https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.0.0/standard-install.yaml"

config:
  apiVersion: controller.config.cert-manager.io/v1alpha1
  kind: ControllerConfiguration
  enableGatewayAPI: true

helm upgrade --install cert-manager jetstack/cert-manager --namespace cert-manager \
  --set config.apiVersion="controller.config.cert-manager.io/v1alpha1" \
  --set config.kind="ControllerConfiguration" \
  --set config.enableGatewayAPI=true

kubectl rollout restart deployment cert-manager -n cert-manager

アノテーション cert-manager.io/issuer または cert-manager.io/cluster-issuer は、cert-manager に Gateway の Certificate を作成するように指示します。たとえば、次の Gateway は、example-com-tls という名前の Certificate の作成をトリガーします。

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: example
  annotations:
    cert-manager.io/issuer: foo
spec:
  gatewayClassName: foo
  listeners:
    - name: http
      hostname: example.com
      port: 443
      protocol: HTTPS
      allowedRoutes:
        namespaces:
          from: All
      tls:
        mode: Terminate
        certificateRefs:
          - name: example-com-tls

しばらくすると、cert-manager は Certificate を作成します。Certificate は、Secret 名 example-com-tls を元に命名されます。dnsNames フィールドは、Gateway spec の hostname フィールドを使用して設定されます。

apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: example-com-tls
spec:
  issuerRef:
    name: my-issuer
    kind: Issuer
    group: cert-manager.io
  dnsNames:
    - example.com # ✅ Copied from the `hostname` field.
  secretName: example-com-tls

ユースケース

選択した TLS ブロックの TLS 証明書の生成

cert-manager は、証明書の生成に使用できないリスナーブロックをスキップします。証明書の作成に使用されるリスナーブロックは、次の要件を満たしている必要があります。

次の例では、最初の 4 つのリスナーブロックは Certificate リソースの生成に使用されません。

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
  namespace: default
  annotations:
    cert-manager.io/issuer: my-issuer
spec:
  gatewayClassName: foo
  listeners:
    # ❌  Missing "tls" block, the following listener is skipped.
    - name: example-1
      port: 80
      protocol: HTTP
      hostname: example.com

    # ❌  Missing "hostname", the following listener is skipped.
    - name: example-2
      port: 443
      protocol: HTTPS
      tls:
        certificateRefs:
          - name: example-com-tls
            kind: Secret
            group: ""

    # ❌  "mode: Passthrough" is not supported, the following listener is skipped.
    - name: example-3
      hostname: example.com
      port: 8443
      protocol: HTTPS
      tls:
        mode: Passthrough
        certificateRefs:
          - name: example-com-tls
            kind: Secret
            group: ""

    # ❌  Cross-namespace secret references are not supported, the following listener is skipped.
    - name: example-4
      hostname: foo.example.com
      port: 8443
      protocol: HTTPS
      allowedRoutes:
        namespaces:
          from: All
      tls:
        mode: Terminate
        certificateRefs:
          - name: example-com-tls
            kind: Secret
            group: ""
            namespace: other-namespace

    # ✅  The following listener is valid.
    - name: example-5
      hostname: bar.example.com # ✅ Required.
      port: 8443
      protocol: HTTPS
      allowedRoutes:
        namespaces:
          from: All
      tls:
        mode: Terminate # ✅ Required. "Terminate" is the only supported mode.
        certificateRefs:
          - name: example-com-tls # ✅ Required.
            kind: Secret  # ✅ Optional. "Secret" is the only valid value.
            group: "" # ✅ Optional. "" is the only valid value.

cert-manager は最初の 4 つのリスナーブロックをスキップし、最後のリスナーブロックに対して example-com-tls という名前の単一の Certificate を作成しました。

apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: example-com-tls
spec:
  issuerRef:
    name: my-issuer
    kind: Issuer
    group: cert-manager.io
  dnsNames:
    - foo.example.com
  secretName: example-com-tls

同じ Secret 名を持つ 2 つのリスナー

ホスト名に関係なく、同じ Secret 名を複数の TLS ブロックで再利用できます。次の 2 つのリスナーがあるとします。

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: example
  annotations:
    cert-manager.io/issuer: my-issuer
spec:
  gatewayClassName: foo
  listeners:
    # Listener 1.
    - name: example-1
      hostname: example.com
      port: 443
      protocol: HTTPS
      tls:
        mode: Terminate
        certificateRefs:
          - name: example-com-tls

    # Listener 2: Same Secret name as Listener 1, with a different hostname.
    - name: example-2
      hostname: "*.example.com"
      port: 443
      protocol: HTTPS
      tls:
        mode: Terminate
        certificateRefs:
          - name: example-com-tls

    # Listener 3: also same Secret name, except the hostname is also the same.
    - name: example-3
      hostname: "*.example.com"
      port: 8443
      protocol: HTTPS
      tls:
        mode: Terminate
        certificateRefs:
          - name: example-com-tls

   # Listener 4: different Secret name.
    - name: example-4
      hostname: site.org
      port: 443
      protocol: HTTPS
      tls:
        mode: Terminate
        certificateRefs:
          - name: site-org-tls

cert-manager は、2 つの Secret 名が使用されているため、2 つの Certificate を作成します。example-com-tls と site-org-tls です。Certificate の dnsNames には、リスナー 2 と 3 の両方に対して *.example.com が 1 回だけ含まれています（hostname の値は重複除去されます）。

2 つの Certificate は次のようになります。

apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: example-com-tls
spec:
  issuerRef:
    name: my-issuer
    kind: Issuer
    group: cert-manager.io
  dnsNames:
    - example.com # From listener 1.
    - *.example.com # From listener 2 and 3.
  secretName: example-com-tls
---
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: site-org-tls
spec:
  issuerRef:
    name: my-issuer
    kind: Issuer
    group: cert-manager.io
  dnsNames:
    - site.org # From listener 4.
  secretName: site-org-tls

サポートされているアノテーション

Ingress リソースから Gateway リソースに移行する場合は、Ingress リソースのアノテーション と Gateway リソースのアノテーションとの違いに注意してください。

Gateway リソースは、Certificate リソースの生成のために次のアノテーションをサポートしています。

• cert-manager.io/issuer: この Gateway に必要な証明書を取得するための Issuer の名前。Issuer は、Gateway リソースと同じ名前空間にある *必要* があります。

• cert-manager.io/cluster-issuer: この Gateway に必要な Certificate を取得するための ClusterIssuer の名前。Gateway がどの名前空間に存在するかは関係ありません。ClusterIssuers は名前空間を持たないリソースです。

• cert-manager.io/issuer-kind: 外部発行者リソースの種類（例：AWSPCACIssuer）。これは、ツリー外の発行者に対してのみ必要です。

• cert-manager.io/issuer-group: 外部発行者コントローラーの API グループ（例：awspca.cert-manager.io）。これは、ツリー外の発行者に対してのみ必要です。

• cert-manager.io/common-name: （オプション）このアノテーションを使用すると、生成される Certificate の spec.commonName を設定できます。

• cert-manager.io/email-sans: （オプション）このアノテーションを使用すると、生成される Certificate の spec.emailAddresses フィールドを設定できます。コンマ区切りの値をサポートします（例：「me@example.com,you@example.com」）。

• cert-manager.io/subject-organizations: （オプション）このアノテーションを使用すると、生成される Certificate の spec.subject.organizations フィールドを設定できます。コンマ区切りの値をサポートします（例：「Company 1,Company 2」）。

• cert-manager.io/subject-organizationalunits: （オプション）このアノテーションを使用すると、生成される Certificate の spec.subject.organizationalUnits フィールドを設定できます。コンマ区切りの値をサポートします（例：「IT Services,Cloud Services」）。

• cert-manager.io/subject-countries: （オプション）このアノテーションを使用すると、生成される Certificate の spec.subject.countries フィールドを設定できます。コンマ区切りの値をサポートします（例：「Country 1,Country 2」）。

• cert-manager.io/subject-provinces: （オプション）このアノテーションを使用すると、生成される Certificate の spec.subject.provinces フィールドを設定できます。コンマ区切りの値をサポートします（例：「Province 1,Province 2」）。

• cert-manager.io/subject-localities：（オプション）このアノテーションを使用すると、生成される証明書のspec.subject.localitiesフィールドを設定できます。カンマ区切りの値をサポートします（例：「City 1,City 2」）。

• cert-manager.io/subject-postalcodes：（オプション）このアノテーションを使用すると、生成される証明書のspec.subject.postalCodesフィールドを設定できます。カンマ区切りの値をサポートします（例：「123ABC,456DEF」）。

• cert-manager.io/subject-streetaddresses：（オプション）このアノテーションを使用すると、生成される証明書のspec.subject.streetAddressesフィールドを設定できます。カンマ区切りの値をサポートします（例：「123 Example St,456 Other Blvd」）。

• cert-manager.io/subject-serialnumber：（オプション）このアノテーションを使用すると、生成される証明書のspec.subject.serialNumberフィールドを設定できます。カンマ区切りの値をサポートします（例：「10978342379280287615,1111144445555522228888」）。

• cert-manager.io/duration：（オプション）このアノテーションを使用すると、生成される証明書のspec.durationフィールドを設定できます。

• cert-manager.io/renew-before：（オプション）このアノテーションを使用すると、生成される証明書のspec.renewBeforeフィールドを設定できます。

• cert-manager.io/usages：（オプション）このアノテーションを使用すると、生成される証明書のspec.usagesフィールドを設定できます。カンマ区切りの値を持つ文字列を渡します（例：「key agreement,digital signature, server auth」）。

• cert-manager.io/revision-history-limit：（オプション）このアノテーションを使用すると、証明書に対して保持されるCertificateRequestの数を制限するspec.revisionHistoryLimitフィールドを設定できます。最小値は1です。設定されていない場合、すべてのCertificateRequestが保持されます。

• cert-manager.io/private-key-algorithm：（オプション）このアノテーションを使用すると、証明書の秘密鍵生成のアルゴリズムを設定するspec.privateKey.algorithmフィールドを設定できます。有効な値はRSA、ECDSA、Ed25519です。設定されていない場合、アルゴリズムRSAが使用されます。

• cert-manager.io/private-key-encoding：（オプション）このアノテーションを使用すると、証明書の秘密鍵生成のエンコーディングを設定するspec.privateKey.encodingフィールドを設定できます。有効な値はPKCS1とPKCS8です。設定されていない場合、アルゴリズムPKCS1が使用されます。

• cert-manager.io/private-key-size：（オプション）このアノテーションを使用すると、証明書の秘密鍵のサイズを設定するspec.privateKey.sizeフィールドを設定できます。アルゴリズムがRSAに設定されている場合、有効な値は2048、4096、8192であり、指定されていない場合は2048がデフォルトになります。アルゴリズムがECDSAに設定されている場合、有効な値は256、384、521であり、指定されていない場合は256がデフォルトになります。アルゴリズムがEd25519に設定されている場合、サイズは無視されます。

• cert-manager.io/private-key-rotation-policy：（オプション）このアノテーションを使用すると、証明書の秘密鍵のローテーションポリシーを設定するspec.privateKey.rotationPolicyフィールドを設定できます。有効な値はNeverとAlwaysです。設定されていない場合、ローテーションポリシーNeverが使用されます。

開発者向け内部動作図
